Betonun ürün nitelikleri korunarak, müşterinin şantiyesine transmikserle teslim edildikten sonra, pompa veya diğer araç- gereçle istenilen noktadaki kalıba yerleştirilmesi işlemine "beton dökümü" denir. Beton dökümünden yüksek verim elde edilmesi için bazı noktalara dikkat edilmesi gerekir.

A) Dökümden Önce Dikkat Edilecek Noktalar

• Kalıpların sağlam ve sızdırmaz olduğunu; temizliğini, yağlanıp yağlanmadığını, yüzeylerinin uygun olup olmadığını kontrol edin.

• Donatıların gereğince döşenip, kontrolünün yapılıp yapılmadığına bakın.

• Yeterli miktarda ve uygun boşaltma aracınız olup olmadığını; betonu işlemek için uygun sayı ve nitelikte eleman ve araç-gereç bulunup bulunmadığını kontrol edin. (Yeni Deprem Yönetmeliği'ne göre, vibratör kullanımı zorunlu hale gelmiştir.)

• Taze betonun bakımı için gerekli önlemleri alın. (Su hortumları, örtüler vb.)

• Pompa ve transmikserlerin çalışma alanlarının hazırlanıp hazırlanmadığına bakın.

• Yer betonu dökülecekse, zemin döküme uygun hale getirilmiş mi, kontrol edin.

B) Betonun Dökümü ve Yerleştirilmesi Sırasında Dikkat Edilecek Noktalar

Betonun yerleştirilmesi pompalı ve pompasız olarak ikiye ayrılmaktadır. Yerleştirme yöntemi betonun kıvamını etkiler. Pompalanacak betonun, mikserden direkt kalıba dökülen betona kıyasla daha akıcı ve kolay işlenebilir olması aranır. İçine beton yerleştirilecek kalıbın ve yerleştirme işçiliğinin sertleşmiş beton kalitesi üzerine hem mukavemet hem de görünüş açısından önemli etkileri vardır:

• Kalıbın cinsi (ahşap, çelik, tünel gibi)

• Kalıp yüzeyinin kalitesi

• Kalıp yağı kullanılması

• Yerleştirme esnasında vibratör kullanımı

gibi faktörler beton kalitesi ile doğrudan bağlantılıdır.

Şantiyede en çok karşılaşılan sorun, betonun rahat yerleştirilip, mastarlama yapılamamasından dolayı döküm yerine gelen betona fazladan su eklenmesidir. Bu, beton mukavemetini düşürür. Bu sorun, uygun kıvamda beton siparişi, akışkanlaştırıcı kimyasal katkıların kullanılması ve özellikle de şantiyede vibratör kullanımı ile giderilebilir.

Beton yerleştirilirken

• Beton mümkün olduğunca yerleştirileceği yere veya yakın bir bölgesine dökülmelidir. Betonu belirli bir bölgeye yığıp, kürekle yerine yerleştirmeden kaçınılmalıdır.

• Beton homojen tabakalar halinde yerleştirilmelidir. Yerleştirme esnasında büyük yığınların ve eğimli tabakaların oluşturulmasına engel olunmalıdır.

• Beton kalıba 1.5 m den daha yüksekten dökülmemelidir.

• Betonun yerleştirme ve sıkıştırma hızları uyum içinde olmalıdır.

• Gecikme ve duraklamalara meydan verilmemeli, bunun sonucu oluşabilecek soğuk derzlere imkan verilmemelidir. Bu tür uygulamalarda muhtemel hava kabarcıklarına karşı kalıp yağlanmalıdır.

Transmikser ile Dökümler

Transmikserin kapalı alana girmesi gerekiyorsa aracın gireceği yerin yüksekliği tesise bildirilmelidir. Transmikser altı boş bir döşemeye veya bozuk bir zemine çıkarılıyorsa 30 ton civarında toplam yük ve dingil başına 11 ila 13 ton yük olduğu varsayılarak zeminin kayma ve çökme tehlikesi dikkate alınmalıdır.

Pompalı Dökümler

İnşaata yaklaşım mesafesi, yatay ve düşey döküm erişim mesafeleri; inşaat, zemin ve pompa cinsine göre değişkendir. Pompanın kurulacağı zeminin altından geçen boru hattı veya üzeri kapatılmış boşluklar bildirilmelidir. Aynı şekilde yüksek gerilim hatları bildirilmelidir. Kolon betonlarında, pompa uç hortumu kalıp içine mümkün olduğu kadar sokulmalıdır; perde betonlarında, beton kalıp yüzeyine çarptırılmamalıdır. Betonun hızını keserek, ayrışma ve kalıp deformasyonuna engel olunmalıdır. Pompa uç hortumunu tutan elemanların bom altında durmamasına dikkat edilmelidir.

Beton Döküm Tekniği

Beton döküm tekniklerinin şematik açıklamalarını PDF formatında okuyabilirsiniz.

Soğuk Havada Beton Dökümü

Beton dökümü esnasında hava sıcaklığının +5 °C 'den düşük olması halinde, kaliteli beton elde edebilmek için yapım, döküm ve bakım işlerinde bir takım önlemlerin alınması gerekir.

Taze betonda priz esnasındaki donma tehlikelidir. Priz öncesinde ve sertleşme sonrası donmanın etkileri nispeten azdır. Taze betonun döküldüğü ortamın sıcaklığının düşmesi, priz süresini uzatır, kalıp alım süresi uzar, betonun mukavemeti düşer, agrega parçalanmaları görülebilir. Soğuk havalarda betonu korumada izlenecek yol, başlangıçta beton ısısının belirli bir değerden aşağı düşmesini önlemektir. Taze betonun döküldüğü ortamın sıcaklığı bir gün içinde +5 °C 'nin altına düşerse 48 saat süreyle, bir günden fazla +5 °C 'nin altına düşerse, 72 saat süreyle don etkisinden korunmalıdır. Türk standartları betonun basınç mukavemetinin 50 kgf/cm2'ye erişmesinden sonra don sebebi ile zarar görmeyeceğini kabul eder. Bu süre iyi bir
beton için +10 °C sıcaklıkta 3 gündür.

Sıcak Havada Beton Dökümü

Beton dökümü için en olumsuz ortam, aşırı sıcak, kuru ve rüzgarlı havalardır. Yeni yerleştirilmiş taze betonda, hızlı buharlaşma sonucu aşırı su kaybı olur. Bunun sonucunda çökme kaybı, priz hızlanması, hava boşlukları ve yüzeyde plastik rötre çatlakları meydana gelir. Bu da betonun dayanıklılığını olumsuz yönde etkiler. Beton dökerken hava sıcaklığının 30°C'den fazla olması beton için önlemler alınmasını gerektirir.

Alınacak Önlemler

• Taze betonun sıcaklığı, rüzgarın hızı, bağıl nem ve ortam sıcaklığı denetlenmelidir.

• Çimento, su ve agregalar olabildiğince soğuk olmalıdır. Agrega gölgede stoklanmalı, karışım suyu beyaza boyanmış tanklarda tutulmalıdır.

• Agregalar periyodik olarak ıslatılmalı ama agregalarda farklı nem oranlarının oluşmamasına dikkat edilmelidir.

• Düşük çimento dozu ve hidratasyon ısısı düşük çimentolar tercih edilmelidir.

• Döküm yerine ulaşan beton bekletilmeden yerleştirilmeli ve vibrasyon kısa sürede tamamlanmalıdır. Dökümün gecikmesi halinde priz geciktirici kimyasal katkılar kullanılmalıdır. Gece beton dökümü tercih edilmelidir.

• Döküm esnasında taban ve kalıplara su püskürtülmesi beton karışımındaki suyun emilmemesi açısından faydalıdır. Böylece betonla temas edecek yüzeylerin sıcaklığını düşürerek nem miktarını artırmak mümkündür.

• Beton yerleştirildikten hemen sonra ilk mastarlama yapılır; daha sonra bir insan betonun üzerine çıktığında 1-2 mm derinlikte iz kalınca, ikinci mastarlama işlemi yapılır.

• Dökümden sonra ilk yarım saatten başlayarak 72 saat boyunca su kürü uygulanmalı, buharlaşma ve su kaybına karşı yüzeyler su geçirmez örtüler ile rüzgara karşı da rüzgar koruyucularla örtülmelidir.

• Normal betonarme yapılarda kür süresi yaz aylarında en az üç gün olmalı, yüzey sürekli nemli tutulmalıdır.

• Güneş ve rüzgarın doğrudan etkisine karşı korumak için açıkta kalan beton yüzeyler, ıslak çuval ve plastik örtü gibi malzemelerle örtülmelidir. Özellikle döşeme ve saha betonlarının "Curing compound" adı verilen bakım maddeleri ile kaplanıp, buharlaşmanın geciktirilmesi yararlıdır.

A) Yapısal Çatlaklar
Bu tip çatlaklar, yapının işlevi gereği taşıması zorunlu gerilmelerden kaynaklanır. Bunlar, projesi olmayan, zemin problemi çözülmemiş yapılarda meydana gelirler ve çok tehlikelidirler; beton dökümü ve döküm koşulları ile ilgileri yoktur. Bu durumlarda mutlaka yetkili mercilere (mühendislik bürosu, üniversite vb) başvurulmalıdır. Yapı doğru projelendirildiği ve aşırı yükleme olmadığı durumlarda böyle bir sorun yaşanmaz. Bu tip çatlaklar, betonarme eleman içinde çekme gerilmelerine dik yönde oluşur. Basit bir kirişin açıklık ortasında oluşan veya bir konsol mesnetin üstünde görülebilen çatlaklar bu tiptendir.

B) Uygulama Kökenli Çatlaklar

Bu tip çatlaklar taze veya yaşlanmış betonlarda görülür.

1. Taze Beton Çatlakları


Taze beton çatlakları, betonun kalıba yerleştirilmesini izleyen ilk 30 dakika ile 5 saat arasında, genelde döşeme gibi geniş yüzeye uygulanan betonlarda görülür. Bu çatlaklar, 10 cm 'ye erişen derinlikte ve birkaç cm 'den başlayarak, 2 m'ye varan uzunluklar olabilir. Derin ve uzun çatlaklar betonun mukavemeti ve dayanıklılığı açısından son derece zararlı olabilir. Taze beton çatlaklarının en önemli iki nedeni olarak oturma farklılıkları ve plastik rötre (büzülme) sayılabilir.

Oturma Çatlakları

Bu çatlaklar, yeni dökülmüş, pas payı bırakılmamış, kürü uygulanmamış, gereğinden fazla su ile karılmış betonlarda, boşluklu betonarme elemanlarda, donatının fazla olduğu bölgelerde ve betonun uygun yerleştirilmediği durumlarda, üst yüzeye yakın donatıların hemen üzerinde oluşurlar. Taze betonda iri agrega taneleri dibe doğru çökerken, çimento partiküllerini içeren su yüzeye çıkar. Yüzeye yakın kiriş ve döşeme donatıları bu yer değişimine karşı koyar ve taze beton bu bölgelerde tam olarak oturamaz. Oturmasını yapamayan beton demir boyunca çatlar. Döşemeler ince olduğu için oturma azdır, pek çatlama görülmez. Kirişler daha derin olduğu için oturma çok olabilir ve demirlerin haritası beton yüzeyine çıkar, çatlaklar donatıların yerini belli eder.
Betonun suyu arttıkça oturma artar. Beton iyi yerleştirilmez, sıkılanmaz, vibrasyon uygulanmazsa oturma yine artar. Dolayısıyla çatlama da. Bu çatlakları önlemenin yolu normal kıvamda (-12 cm çökme) beton kullanıp, yüksek kıvamlı aşırı sulu betonlardan kaçınmak ve betona iyi vibrasyon uygulamaktır.

Plastik Rötre (Büzülme) Çatlakları

Bu tip çatlaklar, özellikle sıcak, kuru, rüzgarlı günlerde dökümü yapılan betonlarda (döşeme, yer, yol, pist,... betonları) görülen; rastgele dağılmış, çeşitli boylarda ve genişliklerdeki çatlaklardır. Genelde çatlak genişliği 1 mm' den azdır ve yüzeyseldir, derine gitmez, yapı güvenliği açısından tehlikesi yoktur.
Döşeme betonu dökülünce üst yüzeyindeki su buharlaşmaya başlar, betonu terk ederek havaya karışır, bu suyun yerine betonun bünyesindeki su yukarı, üst yüze doğru gelir (kusulan su). Buharlaşma hızı, su kusma hızından yüksekse betonun yüzeyi kurumaya, dolayısıyla büzülmeye ve çatlamaya başlar. Aynı çatlaklar, yeni dökülen betonun altındaki eski, ıslatılmamış betonun veya asmolen tabliyelerindeki briket gibi diğer malzemelerin beton suyunu emmesi sonucu da oluşabilir.

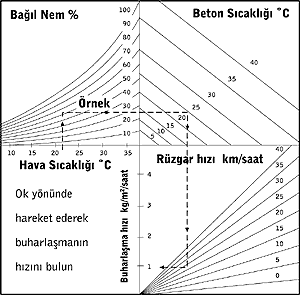

Buharlaşma hızını artıran faktörler bellidir :

Hava Sıcaklığı: Hava sıcaklığı arttıkça buharlaşma artar. Sıcaklığın 10 °C artması buharlaşmayı yaklaşık 2 kat artırır. Beton havadan daha sıcaksa buharlaşma daha da hızlanır.

Havanın Rutubeti: Havadaki rutubet azaldıkça (hava kurudukça) buharlaşma kolaylaşır ve hızlanır. Nispi rutubet %90'dan %5' e indiğinde buharlaşma beş kat artar.

Rüzgarın Hızı: Rüzgar arttıkça buharlaşma hızı artar. Rüzgarın hızı sıfırdan saatte 20 km 'ye çıktığında buharlaşma 4 kat artar.

Güneş Işınları: Beton yüzeyi güneş ışınlarına açıksa betonun yüzey sıcaklığı artar ve buharlaşma hızlanır.

Betonun su kusma hızını etkileyen iki temel faktör, Betonun Doluluğu ve Agrega Granülometrisi'dir. Agreganın granülometrisi ne kadar az boşluklu ise betonun mukavemeti o kadar yüksek olur, ama boşluk olmadığından kusma suyunun yukarı çıkması zorlaşır, gecikir; su kusma hızı azalır. Buharlaşma suyunun yerine kusma suyu gelemeyince betonun yüzeyi kurur ve çatlar. Hazır betonda granülometri iyi ayarlandığından su kusma zorlaşır, plastik rotre çatlakları artar.

Plastik rötreyi ve buna bağlı çatlakları azaltmak için alınacak önlemler şunlardır:

• Beton döküleceği kalıbı ve donatı demirlerini nemlendirerek, kalıp elemanlarının, betonun suyunu emerek kurumasını hızlandırmalarına engel olun.

• Betonu güneşten (gölgelik yaparak veya akşam dökerek), sıcaktan (akşam dökerek) ve rüzgardan (rüzgarlık yaparak) koruyun.

• Suyun buharlaşmasını önleyin (ıslak çuval, naylon örtü örterek veya kür maddesi sürerek veya püskürterek)

• Yeterli sayıda ve beceride işçi kullanarak betonu hızlı dökün, mastarlayın ve hemen küre başlayın, en az 3 gün boyunca kürü sürdürün.

Plastik rötre çatlakları yarım saat - kırk beş dakika içinde, yani daha betonlama işi tamamlanmadan çok önce başlayabilir. 0 nedenle betonlama işi devam ederken bitirilen bölümlerde koruma önlemlerinin alınması gerekebilir. Mastarlanılan bölgelere naylon örtülerek, nemli örtü örtülerek, kür maddesi sürülerek bu önlemler peyderpey alınmış olur. Önlem alınmadığı takdirde, beton sıcaklık, rutubet ve rüzgar durumuna göre az veya çok çatlar. Bu çatlakları azaltarak asgariye indirmek sizin elinizdedir.

2. Yaşlanmış Beton Çatlakları


Bu tip çatlaklar, değişik yaş gruplarındaki (birkaç haftadan 30 yıla kadar) betonlarda görülebilir. Çatlaklar, fiziksel veya kimyasal kökenlidir. Bunlar, önce kılcal görünümde, ardından büyüyen ve birleşen çatlaklardır. Çatlakları takiben beton yüzeyinde soyulma, dökülme ve patlamalar görülür. Önlem alınmadığı takdirde, betonarme elemanlar zamanla tamamen tahrip olabilir.

Bu çatlamaların nedenleri arasında donma - çözülme, alkali - aktif silis reaksiyonu, karbonatlaşma, donatının korozyonu/paslanması, sülfat - asit -tuz gibi beton için zararlı maddelerin yol açtığı reaksiyonlar sayılabilir.
